LOCATION OF ELECTRICAL UNITS - Passenger Compartment
EL-124component photoL.H.D. model passenger-compartment layout. R.H.D. layout differs (covered on a separate page).
Passenger Compartment
L.H.D. MODEL

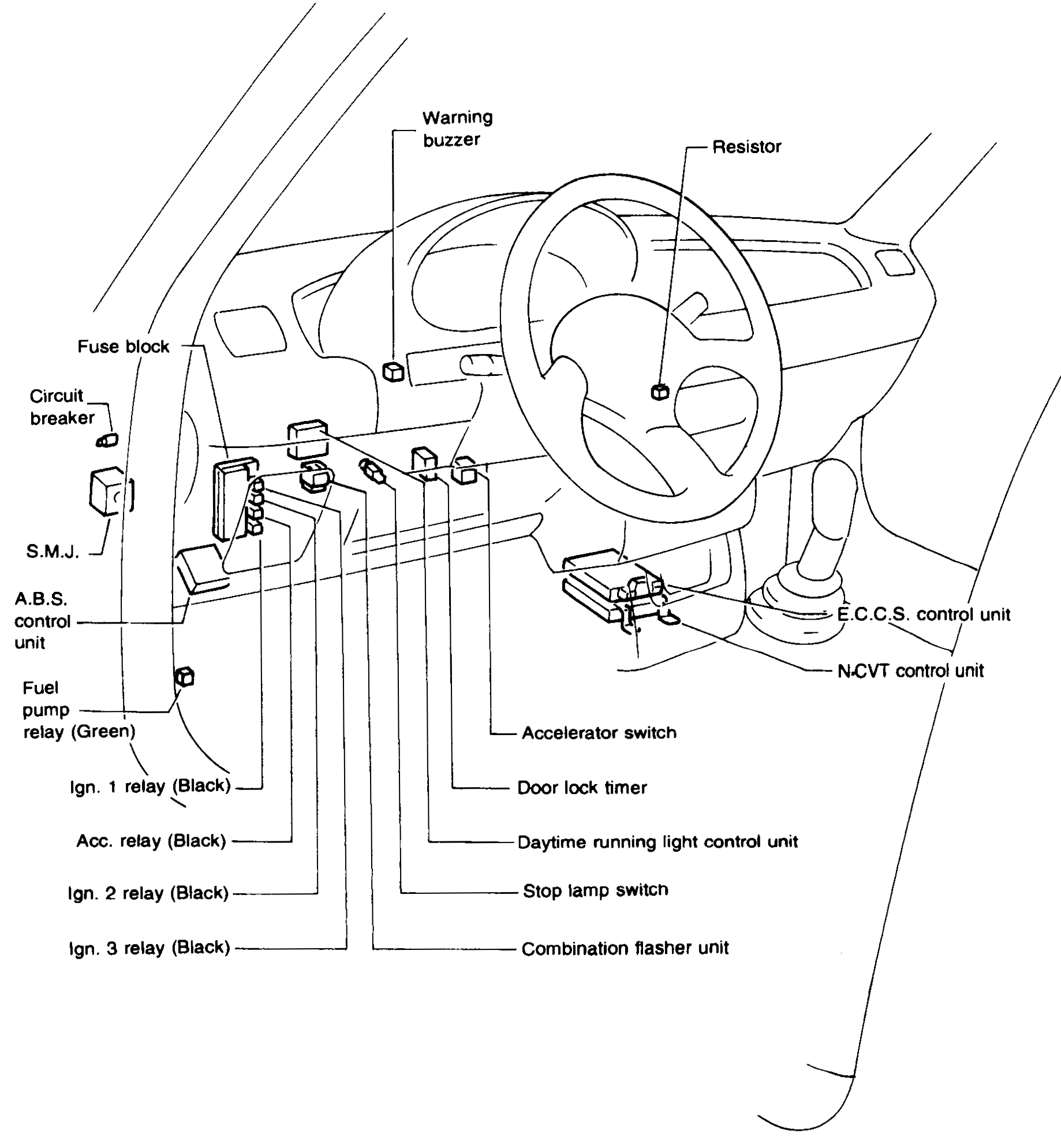

Component LocationFig. fig1
Passenger compartment electrical unit locations (L.H.D. model).

NEL002
1Warning buzzer(Below dash centre)
2Resistor(Steering column area)
3Fuse block(Left of dash)
4Circuit breaker(Left of dash)
5S.M.J. (Super Multiple Junction)(Left of dash)
6A.B.S. control unit(Left of dash)
7Fuel pump relay (Green)(Lower left)
8Ign. 1 relay (Black)(Lower left)
9Acc. relay (Black)(Lower left)
10Ign. 2 relay (Black)(Lower left)
11Ign. 3 relay (Black)(Lower left)
12Accelerator switch(Centre)
13Door lock timer(Centre)
14Daytime running light control unit(Centre)
15Stop lamp switch(Centre)
16Combination flasher unit(Centre)
17E.C.C.S. control unit(Right of console)
18N-CVT control unit(Right of console)
