TROUBLE DIAGNOSES

BR-7017component photo

Component Parts and Harness Connector Location

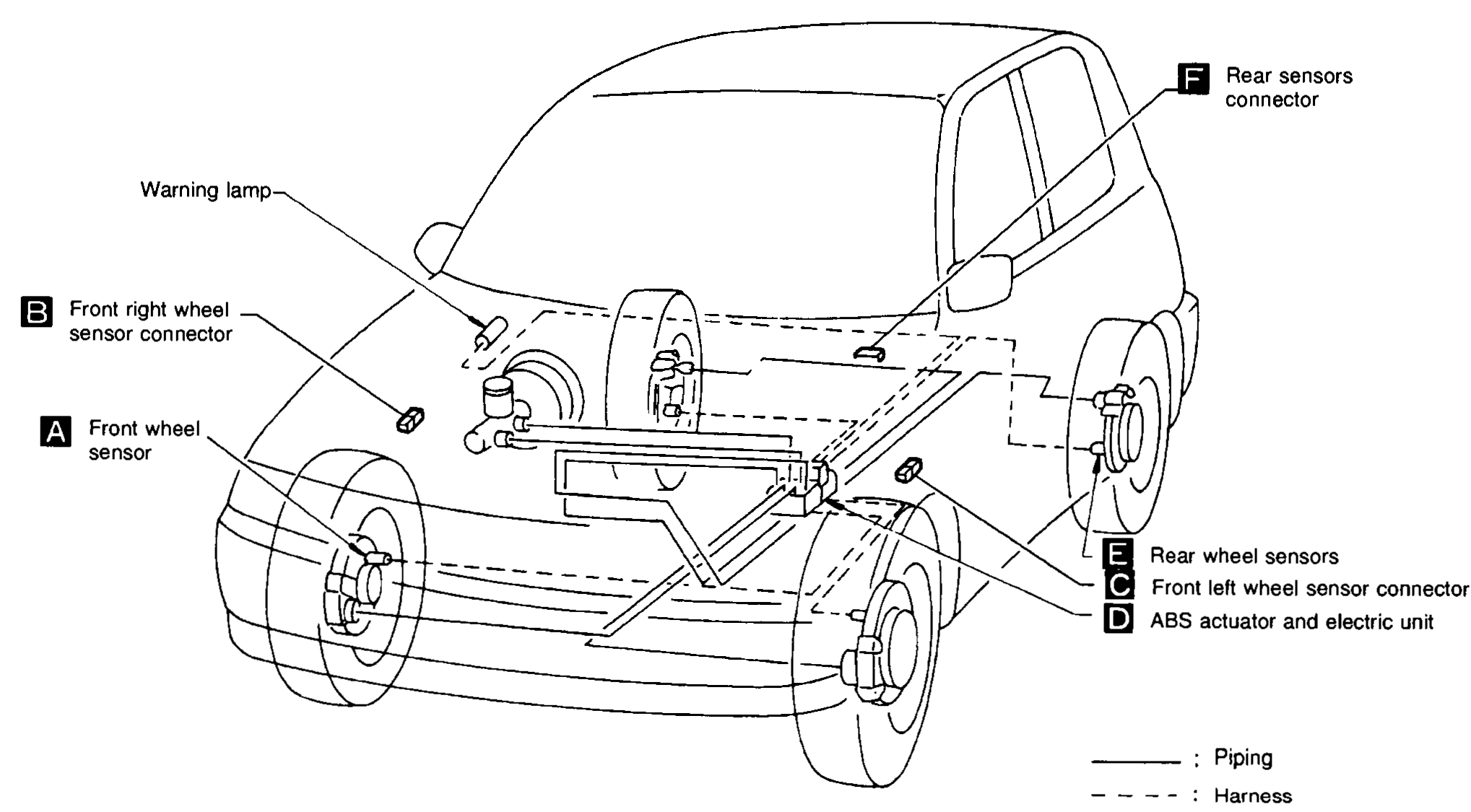

Component LocationFig. fig1

ABS system component locations on vehicle with piping (solid) and harness (dashed) routing.

Vehicle illustration showing ABS component locations with callouts: A=Front wheel sensor, B=Front right wheel sensor connector, C=Front left wheel sensor connector, D=ABS actuator and electric unit, E=Rear wheel sensors, F=Rear sensors connector, plus warning lamp. Solid line = piping, dashed line = harness.
1A(Front wheel sensor)
2B(Front right wheel sensor connector)
3C(Front left wheel sensor connector)
4D(ABS actuator and electric unit)
5E(Rear wheel sensors)
6F(Rear sensors connector)
7Warning lamp(Dashboard / instrument panel)

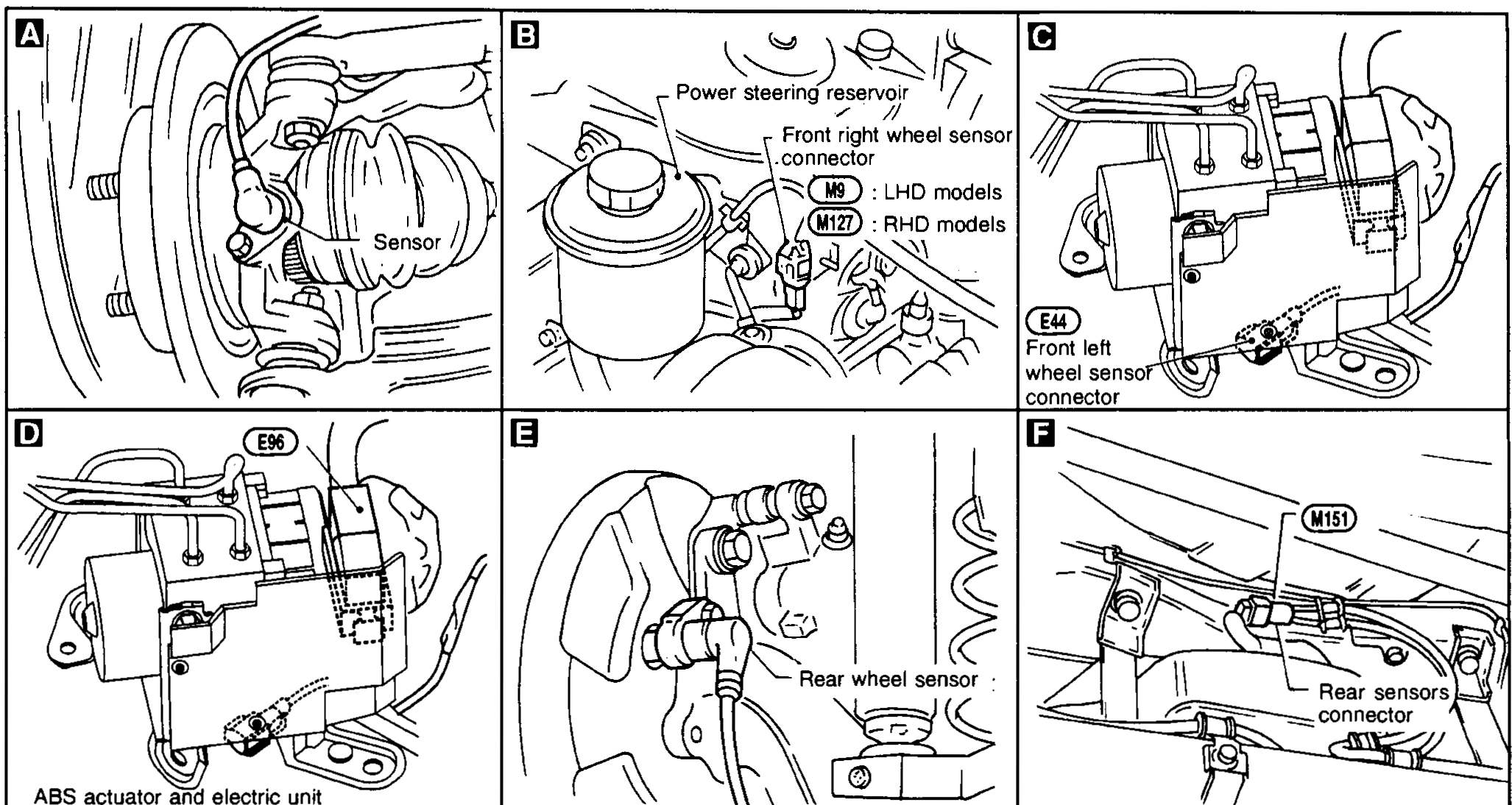

Component LocationFig. fig2

Photographic close-ups of each component location.

Six photographs (A-F) showing physical locations of ABS components: A=Sensor on wheel hub; B=Front right wheel sensor connector near power steering reservoir (M8 LHD models, M127 RHD models); C=Front left wheel sensor connector (E64); D=ABS actuator and electric unit (E96); E=Rear wheel sensor; F=Rear sensors connector (M151).
NBR392
1A(Sensor (on wheel hub))
2B(Front right wheel sensor connector — M8 (LHD models) / M127 (RHD models), near power steering reservoir)
3C(Front left wheel sensor connector — E64)
4D(ABS actuator and electric unit — E96)
5E(Rear wheel sensor)
6F(Rear sensors connector — M151)
